TLR 200 Black and white ( evo I , II et III )

Voir le sujet précédent Voir le sujet suivant Aller en bas

TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Mar 7 Déc - 12:39

Salut a tous , je vais vous presenter ma tlr 200 en images
A l'achat :

Pot pas d'origine , Pneus hs , amortos d'xls ... , plus de cables ect ...
La moto servait a faire de l'enduro












Je lui ai fait un premier rafraichissement pour la faire rouler pour le trophé afata de Wingles et pour voir un peu le moteur .
Changement des cables par des cables de vélo , bielette embrayage allongée , cadre repeint en rouge ' vite fait ' ect ..




Puis , aprés quelques mois et l'hiver arrivant je me suis décidé a lui faire une vrai cure de jeunesse:

Demontage , ressoudage du cadre car fissuré a l'endroi classique sous le résé , les enfoncements du cadre ont étés rechargés en soudure et poncés . Le cadre a été apprété .




Le coup de propre en cours sur les fourreaux :



Démontage complet moteur , tous les joints , roulements de boite et segments changés :



Peinture du cadre en blanc :



Peinture du bo en noir ferrari et quelques accesoires en or :




Début du remontage :





Pose d'un sabot de moderne retravaillé :



Pose de carbone sur le pot :



Le rése en preparation puis aprés peinture ( je commence a reussi des peintures correctes )




Le tout remonté :

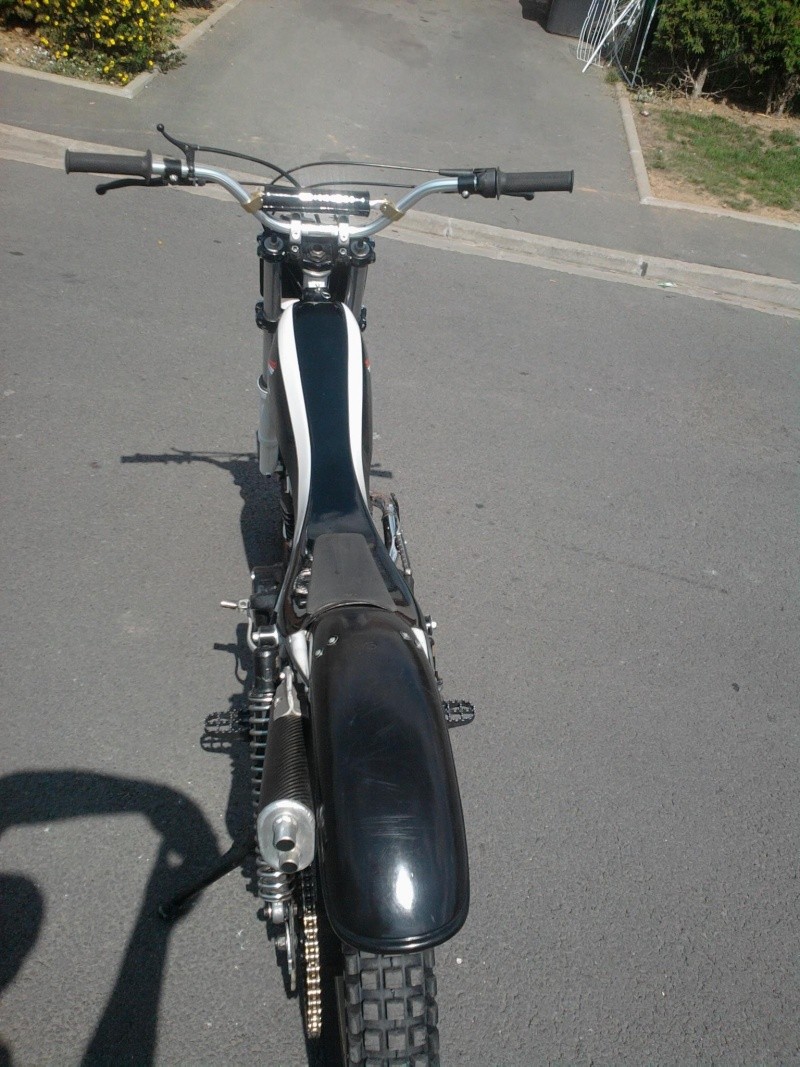

Et les dernieres photos en date :




J'ai retravaillé les cales pieds avec un morceau d'acier :




Aprés l'evolution la revolution Very Happy

Depuis le temps que je voulais une coque pour ma tlr c'est enfin fait grace a la fourniture de pieces par Florian et sa superbe tlr ' respsol '

Pas d'argent a mettre dans un resé alu et surtout les soudures alors j'avais pour idée de mettre des résé de tondeuses sous la coque avec un systeme d'attache rapide mais les résé ne passant pas Florian m'a trouvé des bidons plastiques qui sont ' au poil ' Laughing



La preparation et appret :



Peinture 2 tons et base + vernis ( 3 couches )



Une fois finie , restera a poncer le vernis au grain trés fin et a polir le tout par la suite :



La partie la plus speciale est pour le résé ..........

Fabrication d'un support en alu , tenu par deux petits coliers sur la cadre , recouvert de chambre a air de vélo pour les vibrations .







Les durites de sortie d'essence sont fixées sur deux valves de chambre de velo vissées dans le bidon a sa base , la fixation alu serts aussi du support de coque au travers d'un boulon percé avec une goupile , l'arr de la coque est fixée avec un elastique , il suffit pour faire le pein d'enlever la goupille et de remplir l'un des deux bidons en dessous qui se remplissent grace au principe des vases communiquants ;-)



Le resultat , une moto beaucoup plus fine , avec un centre de gravité un poil abaissé et un look que j'adore Exclamation









Encore des modifs pour le trial de Bilstain 2010 en Belgique :

Changement de guidon , de cales pieds , pose d'un nouveau kit chaine , fabrication d'un protege chaine en alu qui descends bien et fabrication d'un nouveau collecteur en attendant de recevoir le tube d'inox commandé









North


Dernière édition par Northrider le Mar 9 Aoû - 21:39, édité 1 fois
avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  the doctor le Sam 25 Déc - 10:45

eh ben, je suis impressionné Very Happy
avatar
the doctor
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 44
Date d'inscription : 08/12/2010
Age : 24
Localisation : leforest

Revenir en haut Aller en bas

félicitation à Laurent

Message  R.V T.O gasgas le Dim 26 Déc - 18:44

superbe travail,je ne savait pas que tu avait demarrer de çà, bravo cheers
avatar
R.V T.O gasgas
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 25
Date d'inscription : 18/12/2010
Age : 52
Localisation : Gauchin-Verloingt

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Dim 26 Déc - 19:27

Merci Very Happy
avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Ven 4 Mar - 13:43

Hello , j'ai fait une petite modif pour mon pot Very Happy


Fabrication d'un collecteur en inox

L'entrée et la sortie sont 3 mm plus large et l'interieur est 1 cm plus gros en diametre

Ca devrait permettre de garder du couple ( contrainte au niveau du coude et des diametre mais aussi de permetre une détente des gaz entre l'entrée et la sortie avant d'arriver a la chambre intermédiaire du silencieux












avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  vizet roger le Ven 4 Mar - 19:13

ça donne quoi alors ,gros changements???
avatar
vizet roger
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 332
Date d'inscription : 11/02/2011
Age : 54
Localisation : bonneville somme

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Ven 4 Mar - 19:27

J'aurais la réponse a Reims ...

Tu as eut mon mp ? j'ai ta licence provisoire Very Happy
avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  vizet roger le Ven 4 Mar - 19:30

non pas vu mais content d apprendre ça merci!!!!!!!
avatar
vizet roger
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 332
Date d'inscription : 11/02/2011
Age : 54
Localisation : bonneville somme

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Sam 13 Aoû - 11:45

Hello , la moto est vendue , je souhaites au nouveau proprio d'avoir autant de plaisir que j'en ai eut avec .

avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas

RE

Message  vizet roger le Lun 15 Aoû - 19:46

EST CE QU ON AURAS DE CES NOUVELLES ?TU L AS VENDUE LOIN ,,, BONSOIR ET JE T APPELLE DES QUE JE SERAIS CALME POUR L INSTANT JE SUIS A DONF SUR LES CONGES .ON SE TIENS AU COURANT POUR LE BARBECUE DU 24 SEPTEMBRE DE TOUTE FAçON JE FERAIS UN TOUR SUR LE TERRAIN D ICI LA ET BONNE VACANCE A TOUS
avatar
vizet roger
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 332
Date d'inscription : 11/02/2011
Age : 54
Localisation : bonneville somme

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  jean luc le Mer 17 Aoû - 8:50

scoop mondial northrider a vendu sa moto a albert cabestay (3eme mondial)[url][/url]
avatar
jean luc
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 229
Date d'inscription : 19/12/2010
Age : 67
Localisation : LIEVIN

Revenir en haut Aller en bas

re

Message  vizet roger le Mer 17 Aoû - 19:32

ah ça ,je me doutais bien qu il y avait un truc ce gars la.il a peint sa moto aux couleurs de celle d un champion et c est deja un bon debut.non je plaisante il roule bien laurent ,a bientot .
avatar
vizet roger
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 332
Date d'inscription : 11/02/2011
Age : 54
Localisation : bonneville somme

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  the doctor le Mer 17 Aoû - 23:41

c'est con elle était bien sympa la TLR quand même Cool
avatar
the doctor
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 44
Date d'inscription : 08/12/2010
Age : 24
Localisation : leforest

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Jeu 18 Aoû - 6:55

La prochaine monture devrait être sympa aussi Very Happy
avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  jean luc le Mer 24 Aoû - 17:51

et la tobec dans tout ca
avatar
jean luc
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 229
Date d'inscription : 19/12/2010
Age : 67
Localisation : LIEVIN

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Mer 24 Aoû - 17:55

Elle avance trés doucement mais elle avance , je prends mon temps pour ce projet afin de sortir une moto au top Very Happy
avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  didierbrot le Ven 13 Nov - 8:05

Bonjour Norhrider, je serai vivement intéressé de voir tes photos de ta réhabilitation mais elles ne me sont pas visibles. Dois je faire qq chose de particulier?
Merci

didierbrot
Poireau
Poireau

Messages : 3
Date d'inscription : 02/02/2015

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  francky 62 le Ven 13 Nov - 17:58

Slt Laurent,

te connaissant t' es en train de nous concocter une tuerie a faire des zéro Twisted Evil avec tes mains de sorcier mécano Wink

pis avec Honda pas de blabla, du résultat cheers cheers cheers

bon WE a tous , je viens pas rouler, ch' taf du matin samedi et dimanche Sad
avatar
francky 62
Franchisseur d'obstacles
Franchisseur d'obstacles

Messages : 79
Date d'inscription : 17/03/2015

Revenir en haut Aller en bas

Re: TLR 200 Black and white ( evo I , II et III )

Message  Northrider le Ven 13 Nov - 23:26

Salut , elle est vendue depuis 4 ans ! lol!
avatar
Northrider
Grand sorcier , doctor és pétoires
Grand sorcier , doctor és pétoires

Messages : 1052
Date d'inscription : 06/12/2010
Age : 36
Localisation : Carvin au fond d'min carin

http://trial-wingles.bbfr.net

Revenir en haut Aller en bas
